随着MLED显示趋势的到来,人们对LED光源性能需求的逐步提高,LED显示屏将解锁更多场景新应用。大屏显示作为各种信息汇总、直观形象呈现的载体,在交通、公共安全、指挥调度、金融、教育等方面发挥着重要作用。京东方MLED COB大屏显示产品满足了用户对高品质、高光效、高性价比的追求,在安防、交通、会议、教育、体育赛事等应用领域都保持着强劲的成长渗透率。

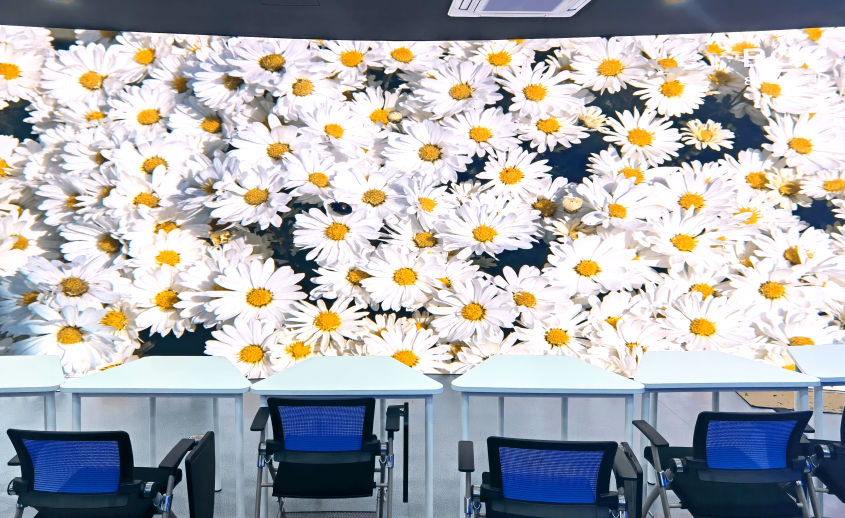

某高校实验室项目采用京东方MLED COB P0.9显示屏,同样由108块箱体组成,以12*9形式排布。京东方MLED COB产品采用全倒装芯片技术,具有稳定性更高、独有表面黑化处理方案、防磕碰、防水、防静电、极致黑态等产品优势特点,不仅为实验室带来非凡的视觉体验,也能保证更高对比度、低功耗和更长寿命。

产品特点1  高可靠性

采用全倒装芯片技术,无需焊线,彻底解决因焊线因素导致的缺失,极大降低了金属迁移造成的失效风险。

产品特点2 高对比度

独有的表面黑化处理,呈现极致黑态,对比度可达百万级。

产品特点3 低功耗

采用共阴技术,实现低扫数和超低功耗。

产品特点4 墨色一致性好

1、采用表面覆膜技术,墨色一致性好;

2、可进行定制化黑化处理,亮面、雾面可以随时匹配客户需求。

产品特点5 高色域

1、COB产品具有110%NTSC色域,提高视觉体验;

2、可以根据不同应用场景满足客户定制化需求。

产品特点6 高防护性

1、表面覆膜处理,更耐撞耐磨;

2、防潮防尘正面IP65防水、防静电、抗划伤、可擦洗清洁。

京东方MLED依托于半导体显示技术、高效转印技术和独有的驱动架构技术,打造主动式驱动,以COG为核心,SMD/COB协同发展的MLED生态群。京东方MLED将以一贯的匠心精神深耕MLED直显和背光产品,精进玻璃基工艺,持续为MLED产业发展和技术进步作出贡献,回馈社会更多元的产品和更优质的服务。

未来,京东方晶芯科技将不断精进工艺成熟度,砥砺耕耘,携手多方伙伴共同驱动MLED行业的高速发展,以科技赋能生活,释放MLED应用潜力,为人们的工作、生活打造极致视觉体验,为全球用户带来超高清“视”界。
